Bir DIN/EN flanş tedarikçisi olarak, sıcaklığın bu temel bileşenlerin performansında oynadığı kritik role ilk elden tanık oldum. Bu blog yazısında, sıcaklığın DIN/EN flanşlarının mekanik özellikleri üzerindeki etkilerini araştıracağım, farklı sıcaklık koşullarının güçlerini, dayanıklılıklarını ve genel işlevselliklerini nasıl etkileyebileceğini araştıracağım.
/Flanşlarınızı anlamak
Sıcaklığın etkilerine dalmadan önce, din/en flanşların ne olduğunu ve neden bu kadar önemli olduklarını kısaca gözden geçirelim. DIN (Deutsches Enstitüsü Für Normung) ve EN (Avrupa Normu), petrol ve gaz, kimyasal işleme ve enerji üretimi dahil olmak üzere çeşitli endüstrilerde kullanılan flanşlar için boyutları, malzemeleri ve performans gereksinimlerini tanımlayan standartlardır. Bu flanşlar, boruları, vanaları ve diğer ekipmanları bağlamak için kullanılır ve güvenli ve sızıntıya dayanıklı bir eklem sağlar.
Her biri belirli uygulamalar ve çalışma koşulları için tasarlanmış birkaç tür DIN/EN flanşı vardır. En yaygın türlerden bazılarıKaynak Düz Flanş, Kayma flanşları, kör flanşlar ve soket kaynak flanşları. Flanş tipi seçimi, sistemin basıncı ve sıcaklığı, taşınan akışkan veya gaz tipi ve kurulum gereksinimleri gibi faktörlere bağlıdır.
Sıcaklığın mekanik özellikler üzerindeki etkisi
Sıcaklık, güçlerini, sünekliklerini ve korozyon direncini etkileyen DIN/EN flanşlarının mekanik özellikleri üzerinde önemli bir etkiye sahip olabilir. İşte farklı sıcaklık koşullarının bu özellikleri nasıl etkileyebileceğine daha yakından bir bakış:
Yüksek sıcaklık
Yüksek sıcaklıklarda, DIN/EN flanşlarının mekanik özellikleri önemli ölçüde değişebilir. Yüksek sıcaklıkların birincil etkilerinden biri güçte bir azalmadır. Sıcaklık arttıkça, flanş malzemesinin atomik yapısı daha hareketli hale gelir, bu da çıkıkların malzemeden geçmesini kolaylaştırır. Bu, malzemenin verim mukavemetinde ve nihai gerilme mukavemetinde bir azalma ile sonuçlanır, bu da yük altında deformasyon ve başarısızlığa yol açabilir.
Güç azalmasına ek olarak, yüksek sıcaklıklar da süneklikte bir azalmaya neden olabilir. Süneklik, bir malzemenin kırılmadan plastik olarak deforme olma yeteneğidir. Yüksek sıcaklıklarda, malzeme daha kırılgan hale gelir, bu da çatlamaya ve başarısızlığa daha yatkın hale gelir. Bu, flanşın döngüsel yükleme veya stres konsantrasyonlarına maruz kaldığı uygulamalarda özellikle sorunlu olabilir.
Yüksek sıcaklıklarda bir diğer önemli husus, korozyon direnci üzerindeki etkisidir. Birçok DIN/EN flanşı, oda sıcaklığında iyi korozyon direncine sahip olan paslanmaz çelik veya karbon çelik gibi malzemelerden yapılır. Bununla birlikte, yüksek sıcaklıklarda, bu malzemeler yüzeyde oksit tabakalarının oluşumu nedeniyle korozyona daha duyarlı olabilir. Bu oksit tabakaları daha fazla korozyon için bir bariyer görevi görebilir, ancak altta yatan materyali aşındırıcı ortama maruz bırakarak çatlatabilir ve yayılabilirler.
Düşük sıcaklıklar
Düşük sıcaklıkların da DIN/EN flanşlarının mekanik özellikleri üzerinde önemli bir etkisi olabilir. Düşük sıcaklıklarda, malzeme daha kırılgan hale gelir, bu da çatlama ve başarısızlık riskini artırabilir. Bu soğuk kırılganlık olarak bilinir ve malzemenin sünekliğinde ve tokluğundaki bir azalmadan kaynaklanır.
Soğuk kırılganlığa ek olarak, düşük sıcaklıklar da malzemenin darbe direncinde bir azalmaya neden olabilir. Etki direnci, bir malzemenin ani bir etkiye maruz kaldığında enerjiyi emme yeteneğidir. Düşük sıcaklıklarda, malzeme daha katı hale gelir ve enerjiyi daha az emebilir, bu da etki altında kırılmaya daha yatkındır.
Düşük sıcaklıklarda bir diğer önemli husus, flanşın sızdırmazlık performansı üzerindeki etkisidir. Birçok din/en flanş flanş yüzleri arasında bir conta sağlamak için contalar kullanır. Düşük sıcaklıklarda, conta malzemesi daha sert hale gelebilir ve flanşın yüzeyine daha az uyabilir, bu da sızıntılara yol açabilir.
Sıcaklığın etkilerini azaltmak
Sıcaklığın DIN/EN flanşlarının mekanik özellikleri üzerindeki etkilerini azaltmak için, belirli uygulama için doğru malzemeyi ve tasarımı seçmek önemlidir. İhtiyaçlarınız için uygun flanşı seçmenize yardımcı olacak bazı ipuçları:
Malzeme seçimi
Din/en flanşınız için bir malzeme seçerken, sistemin çalışma sıcaklığı aralığını dikkate almak önemlidir. Yüksek sıcaklık uygulamaları için, paslanmaz çelik veya alaşımlı çelik gibi malzemeler daha iyi ısı direncleri nedeniyle daha uygun olabilir. Düşük sıcaklık uygulamaları için, nikel bazlı alaşımlar veya düşük alaşımlı çelikler gibi malzemeler daha iyi soğuk dirençleri nedeniyle daha uygun olabilir.
Çalışma sıcaklığı aralığına ek olarak, flanşın kullanılacağı aşındırıcı ortamı dikkate almak da önemlidir. Flanş korozif bir sıvıya veya gaza maruz kalacaksa, iyi korozyon direncine sahip bir malzeme seçmek önemlidir.
Tasarım Hususları
Malzeme seçimine ek olarak, flanşın tasarımı, sıcaklığın etkilerinin azaltılmasında da rol oynayabilir. Örneğin, daha kalın bir flanş kullanmak, yüksek sıcaklıklarda deformasyona karşı gücünü ve direncini artırmaya yardımcı olabilir. Benzer şekilde, daha büyük bir cıvata dairesi çapına sahip bir flanş kullanmak, yükü daha eşit olarak dağıtmaya yardımcı olarak cıvata deliklerindeki stres konsantrasyonunu azaltarak.
Bir diğer önemli tasarım düşüncesi contaların kullanılmasıdır. Din/en flanşınız için bir conta seçerken, iyi sıcaklık direncine sahip ve sızdırmazlık performansını çok çeşitli sıcaklıklarda koruyabilen bir malzeme seçmek önemlidir.
Çözüm
Sonuç olarak, sıcaklık, mukavemetlerini, sünekliklerini ve korozyon direncini etkileyen DIN/EN flanşlarının mekanik özellikleri üzerinde önemli bir etkiye sahip olabilir. Sıcaklığın etkilerini anlayarak ve bu etkileri azaltmak için uygun önlemler alarak, flanşlarınızın uygulamanızda güvenilir ve güvenli bir şekilde performans göstermesini sağlayabilirsiniz.

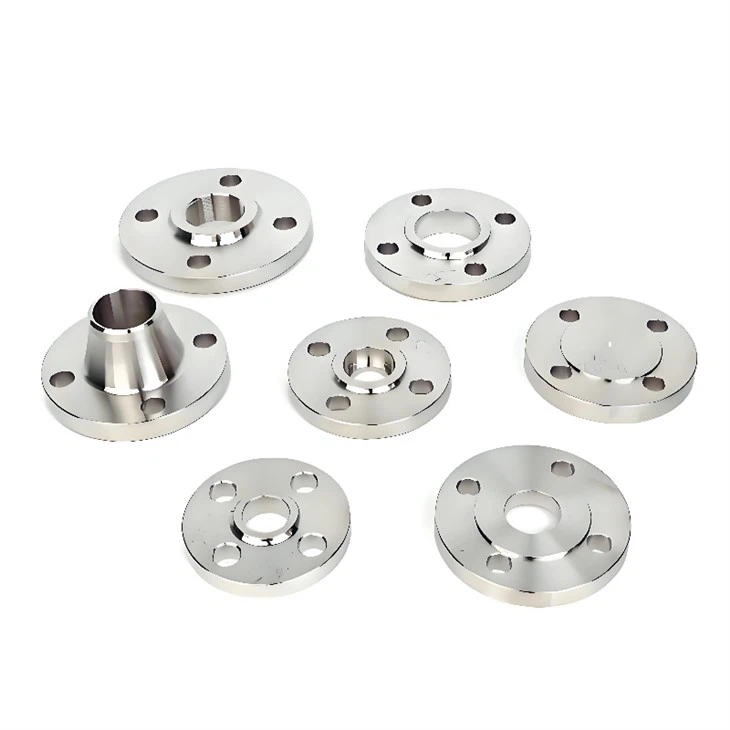

Din/en flanşlar için pazardaysanız, özel ihtiyaçlarınızı tartışmak için bizimle iletişime geçmenizi öneririm. Uzman ekibimiz, sıcaklık, basınç ve korozyon direnci gibi faktörleri dikkate alarak uygulamanız için doğru flanşı seçmenize yardımcı olabilir. Dahil olmak üzere çok çeşitli din/en flanşlar sunuyoruz.EN1092-1flanşlar veKaynak Düz Flanşve özel gereksinimlerinizi karşılamak için özelleştirilmiş çözümler sağlayabiliriz.
Referanslar
- ASME Kazanı ve Basınçlı Kap Kodu, Bölüm VIII, Bölüm 1
- DIN EN 1092-1: 2016-10 flanşları ve eklemleri-Borular, valfler, bağlantı parçaları ve aksesuarlar için dairesel flanşlar, sınıf belirlenmiş-Bölüm 1: Çelik flanşlar
- EN 12627: 2000 Basınç amaçlı düz yüzlü kaynaklı çelik boru flanşları
